ООО «ЭЛЛИ» изготавливает устройства опорные стационарные реабилитационные - пандусы и аппарели из нержавеющей стали и алюминия. Данные металлоконструкции производятся на основании ГОСТ Р 51261-99, ГОСТ 15150-69, ГОСТ Р 51079-97 СП 59.13330.2012, СНиП 35-01-2001
Доступная среда для людей с ограниченными возможностями неотъемлемая часть любого объекта: административное здание, медицинское учреждение, школа, гостиница, детский сад, специальные учреждения, центр реабилитации и др.
ООО «ЭЛЛИ» производит монтаж данных конструкций на объекте согласно - сметы и договора. Гарантийные обязательства - 12 месяцев

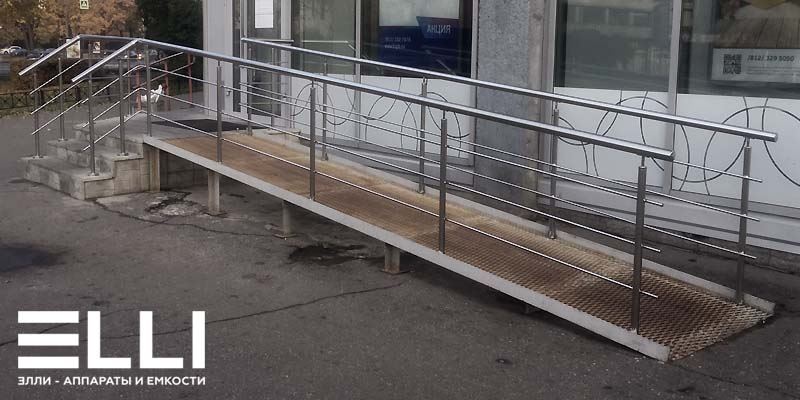

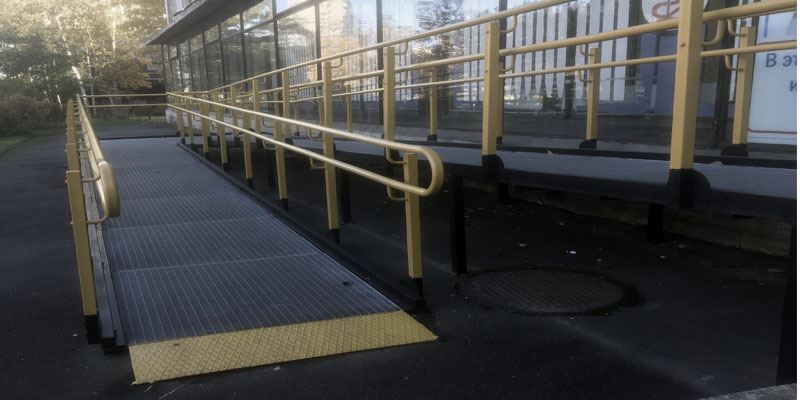

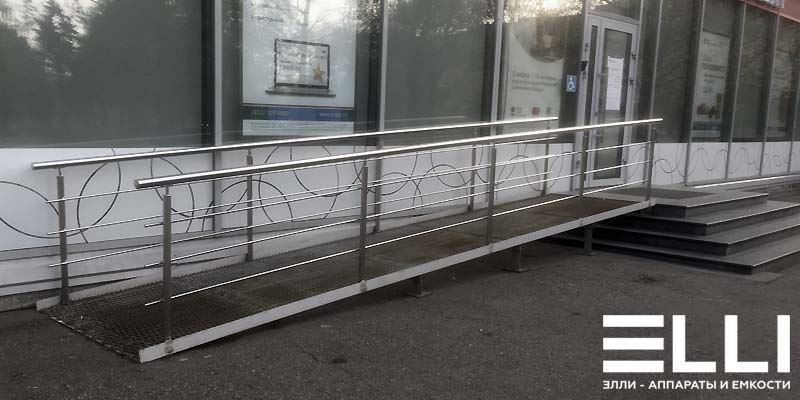

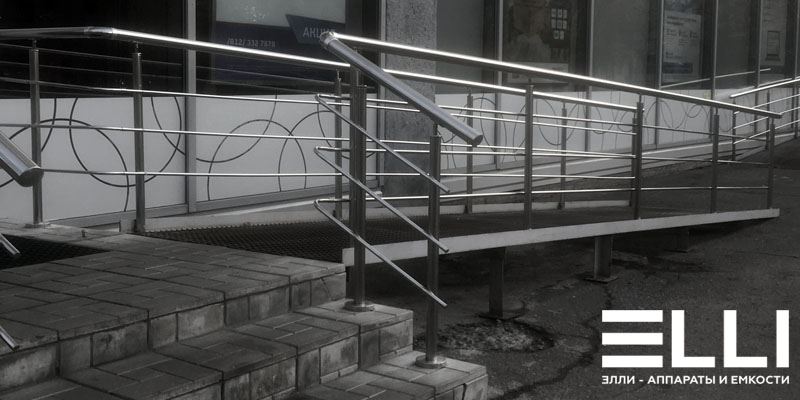

Стационарный пандус - это несъемная металлоконструкция, которая рассчитана на эксплуатацию продолжительное время. Устанавливается внутри или снаружи здания, при входе в социальные учреждения и в общественных местах, где позволяет пространство
Стационарные пандусы классифицируются - однопролётные, либо многопролетные. В своей конструкции имеют переходную горизонтальную площадку. Обязательным условием является наличие поручней по обеим сторонам направляющих
На основании национальных стандартов СНиП и ГОСТ проектирование и изготовление Пандусов основано на следующих параметрах:
Длина пандуса – совокупность длин его наклонных поверхностей и поворотно-разворотных площадок. Допустимая длина пандуса для инвалидов по СП 59.13330.2012 не должна быть более 36 метров, при высоте подъема 3 метра. При превышении данных параметров необходимо устанавливать подъемную платформу (специализированные подъемники)
Длина одного марша - наклонных поверхностей пандуса должна быть не более 9 метров и через данные отрезки иметь горизонтальные или поворотно-разворотные площадки. Для вновь строящихся длина одного марша - 8 м
Длина поворотных площадок - не менее 1,5 м служит для периодичности нагрузок, отдыха и смены направления пандуса
Ширина пандуса - для инвалидных колясок между поручнями составляет 0,9-1,0 метр. Стандартное изготовление ширина - 1 метр обусловлено заводским раскроем металлопроката. Возможно, увеличить данные параметры, когда требуется встречное движение колясок и пешеходов
Ширина откидных пандусов Аппарели - 68 см, колесная база 19 см с каждой стороны. Внутренний проем - 30 см (возможны другие размеры)
ФОРМУЛА: УГОЛ НАКЛОНА ПАНДУСА = H / L
Н - Перепад высоты необходимого для постановки пандуса
L - Длина горизонтальной проекции наклонного пандуса
Расчет производим следующим образом:
Зная высоту крыльца, (H) - 450 мм (0,45 м)
По СНИП для вновь строящихся зданий соотношение 1:12, (L) - 12
Пропорция L= 12 х 0,45м = 5,4 м
Наклонная образующая менее 6 метров, наличие площадки для смены траектории и отдыха не применяется
Уклон пандуса по СНиП 35-01-2001 и СП 59.13330.2012
Угол пандуса для колясок - должен быть не более 1:20 (5% или 2,86 градусов) и длина одного марша пандуса не более 8 м. Применяется также для вновь строящихся зданий
Угол пандуса для временных сооружений - до 1:12 (8% или 4,76 градуса), при условии, что перепад высот между горизонтальными площадками менее 0,5 м и длина одного марша пандуса не более 6,0 м
Угол пандуса при перепаде высот до 0,2 м - до 1:10 (10% или 5,71 градуса)
Учитывая, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, а также, если заказчиком не выдвигается требование спроектировать пандус по СП 59.13330.2012, изготовление пандусов производится по нормативам, обозначенным в СНиП 35-01-2001 уклон пандуса - 1:12
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Стационарный пандус должен быть оборудован поручнями с двух сторон, расположенных на высоте 70 - 90 см. Пандус может быть оснащен перилами с одинарным или двойным поручнем, что обеспечивает удобство передвижения. |
|
- Ширина пандуса (наружный габарит) |
не менее 1000 мм |
- Ширина пандуса (внутренний габарит) |
не менее 960 мм |
- Высота подъема |
не менее 320 мм |
- Длина пандуса |
не более 8000 мм (один пролет) |
- Материал исполнения каркаса |
конструкционная сталь (под окраску) или нержавеющая сталь |
- Материал исполнения настила |
нержавеющая сталь, алюминий |
- Материал поручней |
нержавеющая сталь |
- Высота размещения верхнего поручня |
в пределах 900 мм |
- Высота размещения нижнего поручня |
не менее 700-750 мм |
- Декоративная тетива |
стандартно |
- Диаметр поручня |
не менее 30 мм (дети)/50 мм (взрослые) |
- Тип крепления стоек |
анкерные болты |
- Угол наклона пандуса по СНиП |
не более 50 |
- Угол наклона максимально возможный |
не более 150 |
- Максимальная грузоподъемность на 1 м2 |
не менее 400 кг |
